Комплект ЗИП для ГИЮМ.303344.001-ХХ
Комплект ЗИП для редуктора дифференциального ГИЮМ.303344.001-ХХ
Комплект запасных частей разработан специально для обслуживания и ремонта дифференциального редуктора ГИЮМ.303344.001-ХХ. В состав включены все необходимые компоненты для проведения качественного технического обслуживания и восстановления работоспособности механизма.
Основные компоненты комплекта
-
Корпусные элементы:
- Корпус редуктора (ГИЮМ.732161.001)
- Дополнительный корпус (ГИЮМ.301176.004)
- Крышка корпуса (ГИЮМ.711158.001)
- Дифференциальный механизм (ГИЮМ.303443.001)
-
Зубчатые элементы:
- Венец зубчатый (ГИЮМ.713392.001)
- Колесо зубчатое (ГИЮМ.721343.002)
- Колесо зубчатое (ГИЮМ.721343.004)
- Колесо зубчатое (ГИЮМ.721196.001)
-
Подшипниковый узел:
- Подшипник 80103 ГОСТ 7242-81
- Подшипник 4074836 ГОСТ 4657-82
- Подшипник 80105 ГОСТ 7242-81
- Подшипник 117 ГОСТ 8338-75
-
Дополнительные элементы:
- Сепараторы и сухари (ГИЮМ.726338.001, ГИЮМ.726354.001)
- Ролики (ГИЮМ.726381.005, ГИЮМ.726381.001)
- Кольца упорные (ГИЮМ.753616.001)
- Пружины и прокладки
- Крепежные элементы (винты, гайки, шайбы)
Преимущества использования
- Полное соответствие техническим требованиям
- Использование сертифицированных материалов
- Возможность оперативного ремонта
- Увеличение срока службы оборудования
- Снижение простоев производства
Технические характеристики
- Тип механизма: дифференциальный редуктор
- Исполнение: ГИЮМ.303344.001-ХХ
- Комплектация: полный набор ЗИП
- Стандарты: соответствие ГОСТ
|

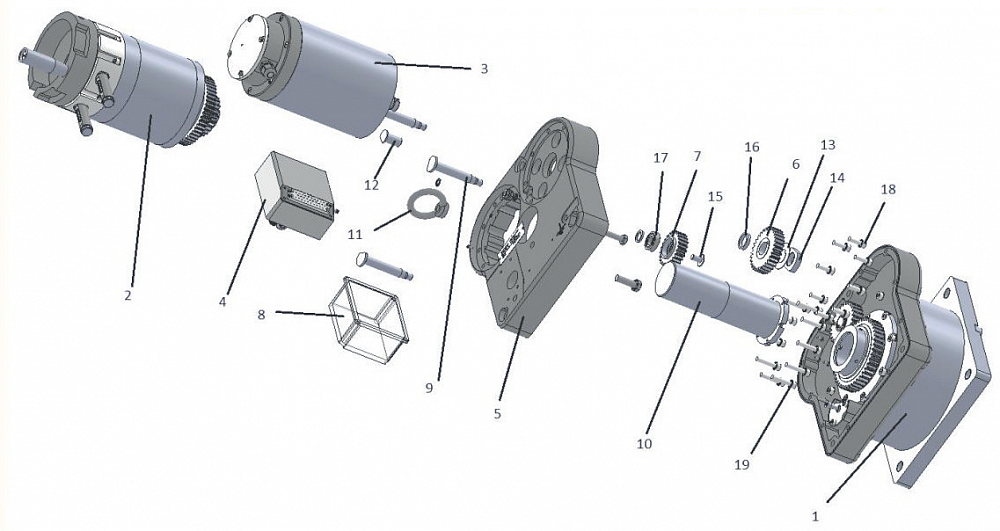

№ позиции |
Наименование позиции (ГИЮМ.303143.001) 282 изд. |
|
1 |
Редуктор ГИЮМ.303244.001 |
|
2 |
Редуктор дифференциальный ГИЮМ.303143.001 |
|
3 |
Статор двигателя ГИЮМ.684222.011 |
|
Ротор ГИЮМ.684261.005 |
|
|
4 |
Блок концевых выключателей ГИЮМ.303655.006 |
|
5 |
Корпус ГИЮМ.732184.002 |
|
6 |
Колесо зубчатое ГИЮМ.721333.002 |
|
7 |
Колесо зубчатое ГИЮМ.721343.003 |
|
8 |
Крышка ГИЮМ.725222.028 |
|
9 |
Палец ГИЮМ.716511.001 |
|
10 |
Кожух ГИЮМ.725112002 |
|
Крышка ГИЮМ.711111.016 |
|
|
11 |
Рым-гайка М12.019 DIN582 |
|
12 |
Стойка ГИЮМ.713361.001 |
|
13 |
Шайба ГИЮМ.758481.002 |
|
14 |
Гайка ГИЮМ.758444.002 |
|
15 |
Болт ГИЮМ.758131.002 |
|
16 |
Кольцо ГИЮМ.711141.016-02 |
|
17 |
Подшипник 80103 ГОСТ7242-81 |
|
18 |
Винты М8-6gx25.88.019 ГОСТ 11738-78 |
|
Шайбы 8.65Г.016 ГОСТ 10462-81 |
|
|
19 |
Винты М8-6gx40.88.019 ГОСТ 11738-78 |
|
Шайбы 8.65Г.016 ГОСТ 10462-81 |
