Комплект ЗИП для электропривода ЭП-300: описание и состав
Комплект ЗИП ЭП-300 представляет собой полный набор запасных частей, необходимых для обслуживания и ремонта электропривода модели ЭП-300. Данный комплект разработан с учетом всех технических особенностей устройства и обеспечивает его бесперебойную работу.
Основные компоненты комплекта
В состав комплекта входят следующие ключевые элементы:
- Корпус привода (ГИЮМ.731158.001) - основной элемент конструкции
- Силовой редуктор (ГИЮМ.303174.001) с комплектом подшипников
- Блок датчиков момента (ГИЮМ.303652.004)
- Электродвигатель с ротором (ГИЮМ.784261.008-01) и статором (ГИЮМ.684222.006-01)
- Блок концевых выключателей (ГИЮМ.303655.004)
- Комплект подшипников, включая модель 80103 ГОСТ 7242-81
- Муфта обгонная (ГИЮМ.303552.001-01)
- Набор крепежных элементов (винты, шайбы, гайки)
- Колесо зубчатое (ГИЮМ.721432.001)
- Основание привода (ГИЮМ.301126.007)
Преимущества комплекта
- Полная комплектация всех необходимых запасных частей
- Соответствие всем техническим стандартам
- Использование сертифицированных материалов
- Возможность оперативного ремонта оборудования
- Увеличение срока службы электропривода
Технические характеристики
- Модель привода: ЭП-300
- Исполнение: ГИЮМ.303344.003-02
- Тип привода: электромеханический
- Комплектация: полная ЗИП
|

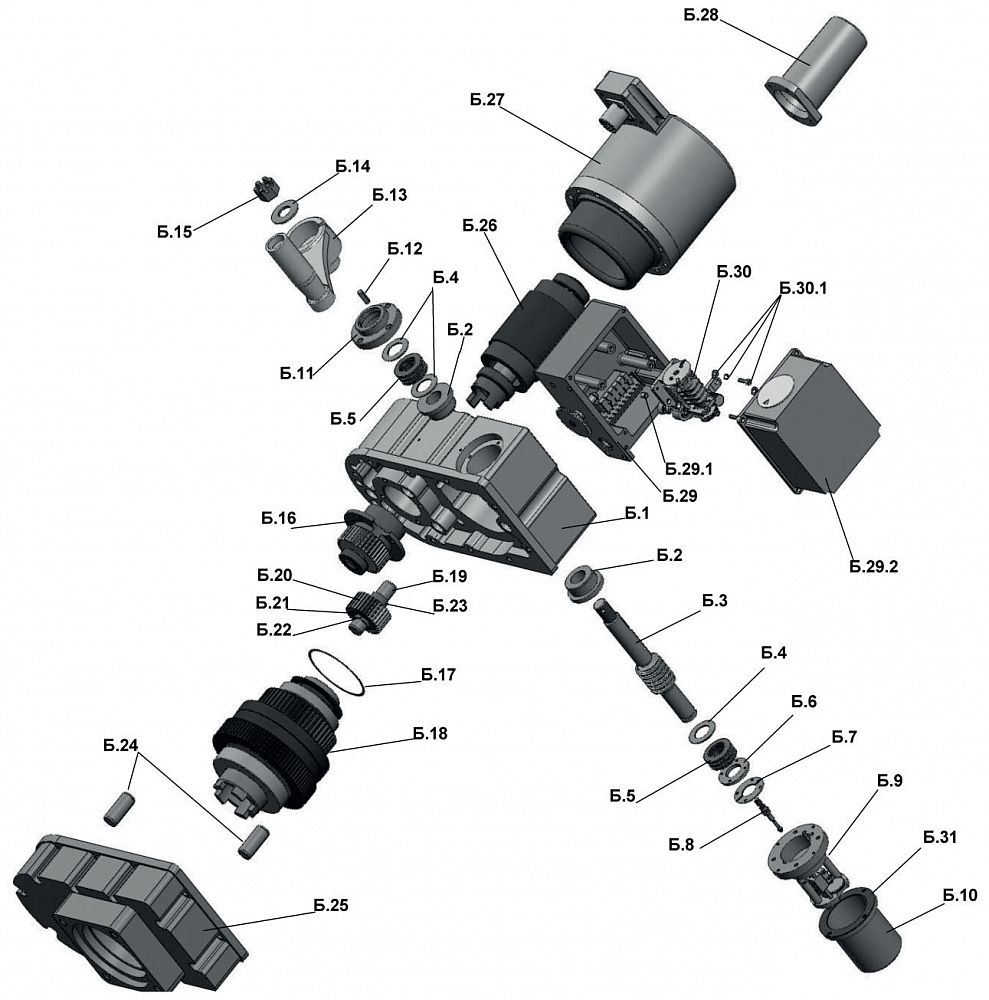

№ позиции |
Наименование позиции (исп. ГИЮМ.303344.003-02) |
|
Б.1 |
Корпус ГИЮМ.731158.001 |
|
Б.2 |
Подшипник ГИЮМ.713341.009 |
|
Б.3 |
Червяк ГИЮМ.722555.003 |
|
Б.4 |
Шайба ГИЮМ.711141.036 |
|
Б.5 |
Пружина тарельчатая 1-2-2-35,5х20х2,2х07 Хим.Окс.прм. ГОСТ 3057-90 |
|
Б.6 |
Шайба ГИЮМ.711152.005 |
|
Б.7 |
Шайба разрезная ГИЮМ.711152.06 |
|
Б.7.1 |
Винт В.М3-6gх5.48.016 ГОСТ 1491-80 |
|
Б.8 |
Толкатель ГИЮМ.713622.005 |
|
Б.9 |
Блок датчиков момента ГИЮМ.303652.004 |
|
Б.9.1 |
Винт В.М4-6gх12.48.019 ГОСТ 1491-80 |
|
Б.10 |
Крышка ГИЮМ.713322.002 |
|
Б.10.1 |
Винт В.М4-6gх12.48.019 ГОСТ 1491-80 |
|
Б.11 |
Втулка ГИЮМ.713352.001 |
|
Б.11.1 |
Сальник ГИЮМ.754152.016 |
|
Б.11.2 |
Винт В.М4-6gх12.48.019 ГОСТ 1491-80 |
|
Б.12 |
Шпонка 2-5х5х18 ГОСТ 23360-78 |
|
Б.13 |
Рукоятка ГИЮМ.303671.002 |
|
Б.14 |
Шайба ГИЮМ.711141.039 |
|
Б.15 |
Гайка корончатая ГИЮМ.758411.001 со Шплинтом 4х28.019 ГОСТ 397-79, допускается замена. на Гайку с нейлоновым кольцом М16х1,5х18 (DIN 985) с колпачком SW24-1-G21"М16" |
|
Б.16 |
Муфта обгонная ГИЮМ.303552.001-01 |
|
Б.16.1 |
Винт М6-6gх20.88.019 ГОСТ 11738-84 |
|
Б.17 |
Кольцо ГИЮМ.711141.040 |
|
Б.18 |
Редуктор силовой ГИЮМ.303174.001 |
|
Б.19 |
Ось ГИЮМ.715411.005 |
|
Б.20 |
Колесо зубчатое ГИЮМ.721432.001 |
|
Б.21 |
Подшипник 80103 ГОСТ 7242-81 |
|
Б.22 |
Кольцо ГИЮМ.711141.035 |
|
Б.23 |
Кольцо ГИЮМ.711141.035-02 |
|
Б.24 |
Палец ГИЮМ.713311.004 |
|
Б.25 |
Основание ГИЮМ.301126.007 |
|
Б.25.1 |
Винт М8-6gх25.88.019 ГОСТ 11738-84, Винт М8-6gх30.88.019 ГОСТ 11738-84, Шайба 8.65Г.016 ГОСТ 10462-81 (DIN 6798J) |
|
Б.26 |
Ротор двигателя ГИЮМ.784261.008-01 |
|
Б.27 |
Статор двигателя ГИЮМ.684222.006-01 |
|
Б.27.1 |
Винт М6-6gх35.88.019 ГОСТ 11738-84 |
|
Б.28 |
Кожух ГИЮМ.305152.004 |
|
Б.28.1 |
Винт В.М4-6gх16.48.019 ГОСТ 1491-80 |
|
Б.29 |
Блок концевых выключателей ГИЮМ.303655.004 |
|
Б.29.1 |
Втулка ГИЮМ.713141.013 |
|
Б.29.2 |
Крышка ГИЮМ.301261.010 |
|
Б.29.2.1 |
Винт В.М5-6gх12.48.019 ГОСТ 1491-80 |
|
Б.29.3 |
Винт М6-6gх20.88.019 ГОСТ 11738-84, Болт М6-6gх20.48.S10.019 ГОСТ 7798-70, Шайба 6.65Г.019 ГОСТ 6402-70, Шайба С6.04.019 ГОСТ 11371-78 |
|
Б.30 |
Блок выключателей ГИЮМ.303652.006 |
|
Б.30.1 |
Винт В.М4-6gх16.48.019 ГОСТ 1491-80, Шайба С4.04.019 ГОСТ 11371-78, Шайба 4.65Г.019 ГОСТ 6402-70 |
|
Б.31 |
Прокладка ГИЮМ.754154.008 |
