Комплект ЗИП для электропривода ЭП-100
Комплект ЗИП для электропривода ЭП-100
Комплект запасных частей (ЗИП) для электропривода ЭП-100 представляет собой полный набор комплектующих, необходимых для технического обслуживания и ремонта устройства. Комплект разработан с учетом требований к надежности и долговечности оборудования.
Состав комплекта ЗИП
В комплект входят следующие основные компоненты:
- Корпус привода ГИЮМ.731158.012
- Силовой вал ГИЮМ.303729.013
- Электродвигатель ГИЮМ.525662.001
- Блоки управления:
- Блок коммутации ГИЮМ.421241.005
- Блок концевых выключателей ГИЮМ.303355.016
- Блок питания и управления ГИЮМ.421414.005
- Подшипниковый узел:
- Подшипник 7210А ГОСТ520-02
- Подшипник 7202 ГОСТ333-79
- Подшипник 7203 ГОСТ333-79
- Дополнительные элементы:
- Ручной дублер ГИЮМ.303671.004
- Кабельный ввод 53111010
- Комплект крепежных элементов
Преимущества комплекта
- Полная комплектация всех необходимых деталей
- Соответствие стандартам ГОСТ
- Долговечность компонентов
- Простота замены изношенных частей
- Универсальность применения
Технические характеристики
- Тип привода: электромеханический
- Исполнение: ГИЮМ.303344.001
- Крепежные элементы: соответствуют ГОСТ
- Совместимость: с моделями ЭП-100
|

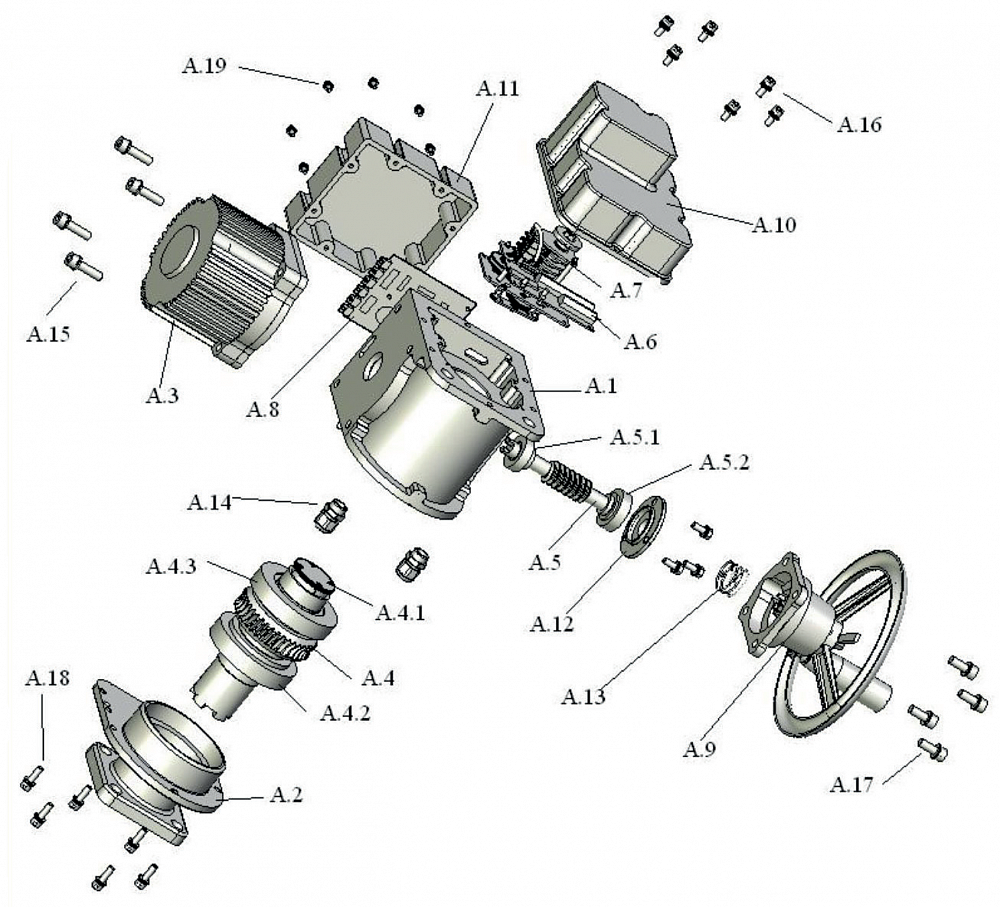

№ позиции |
Наименование позиции
|
|
А.1 |
Корпус ГИЮМ.731158.012 |
|
А.2 |
Фланец корпуса ГИЮМ.731158.015 |
|
А.3 |
Электродвигатель ГИЮМ.525662.001 |
|
А.4 |
Вал силовой ГИЮМ.303729.013 |
|
А.4.1 |
Колесо зубчатое ГИЮМ.721114.006 |
|
А.4.2 |
Подшипник 7210А ГОСТ520-02 |
|
А.4.3 |
Подшипник 7210А ГОСТ520-02 |
|
А.5 |
Червяк ГИЮМ.722562.001 |
|
А.5.1 |
Подшипник 7202 ГОСТ333-79 |
|
А.5.2 |
Подшипник 7203 ГОСТ333-79 |
|
А.6 |
Блок коммутации ГИЮМ.421241.005 |
|
А.7 |
Блок концевых выключателей ГИЮМ.303355.016 |
|
А.8 |
Блок питания и управления ГИЮМ.421414.005 |
|
А.9 |
Ручной дублер ГИЮМ.303671.004 |
|
А.10 |
Крышка БКВ ГИЮМ.301261.021 |
|
А.11 |
Крышка блока управления ГИЮМ.725222.011 |
|
А.12 |
Стакан ГИЮМ.711342.009 |
|
А.13 |
Пружина ГИЮМ.753512.015 |
|
А.14 |
Кабельный ввод 53111010 |
|
А.15 |
Винт М8-6gх35.66.019 ГОСТ11738-78, Шайба 8.65Г.016 ГОСТ10462-81 |
|
А.16 |
Винт М6-6gх14.66.019 ГОСТ11738-78, Шайба 6.65Г.019 ГОСТ6402-70, Шайба 6.04.019 ГОСТ11371-78 |
|
А.17 |
Винт М8-6gх20.66.019 ГОСТ11738-78, Шайба 8.65Г.016 ГОСТ10462-81 |
|
А.18 |
Винт М6-6gх20.66.019 ГОСТ11738-78, Шайба 6.65Г.019 ГОСТ6402-70, Шайба 6.04.019 ГОСТ11371-78 |
|
А.19 |
Винт М4-6gх10.48.019 ГОСТ1491-80, Шайба 4.65Г.019 ГОСТ6402-70, Шайба 4.04.019 ГОСТ11371-78 |
