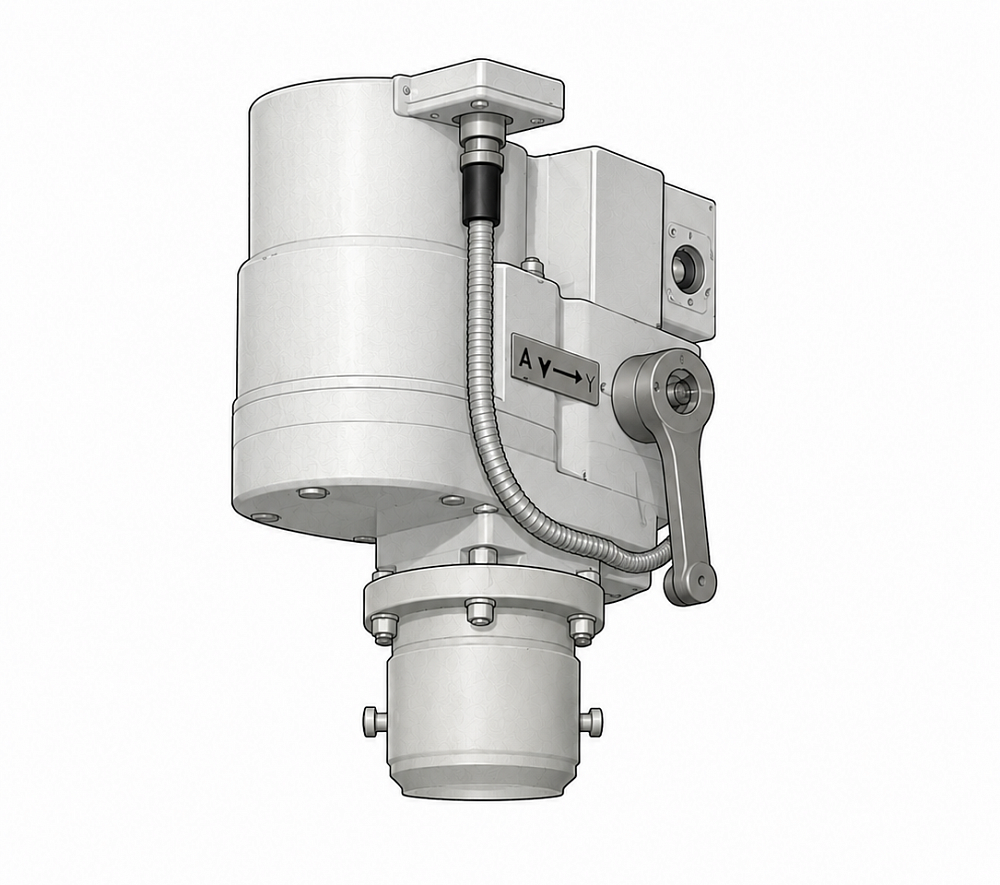

Электропривод ЭП-300 тип Б (запорный)
Электропривод ЭП-З-300 тип Б: надежное решение для запорной арматуры
Электропривод ЭП-З-300 тип Б — это современное общепромышленное решение для автоматизации запорной трубопроводной арматуры. Устройство разработано с учетом высоких требований к надежности и долговечности эксплуатации.
Технические характеристики
-
Момент вращения:
- номинальный: 300 Нм
- максимальный: 450 Нм
-
Эксплуатационные параметры:
- масса: 38 кг
- габариты: 263×346×276 мм
- мощность двигателя: 0,25–1,1 кВт
-
Рабочие характеристики:
- частота вращения: 6, 12, 25, 50 об/мин
- тип двигателя: асинхронный встроенный
- питание: трехфазное 380В/220В, 50 Гц
- степень защиты: IP65
Преимущества
-
Надежность конструкции:
- волновой редуктор с промежуточными телами качения
- КПД до 95%
- отсутствие необходимости в техническом обслуживании
-
Функциональность:
- автоматическое отключение при достижении крайних положений
- возможность ручного управления
- защита от перегрева
- сигнализация крайних положений
-
Универсальность:
- широкий диапазон скоростей вращения
- различные варианты присоединения к арматуре
- возможность работы в разных климатических условиях
Области применения
Электропривод идеально подходит для:
- теплоэнергетических объектов
- систем теплоснабжения
- предприятий водоснабжения
- химической промышленности
- металлургических производств
- нефтегазового сектора
|
Условное обозначение электропривода БЕТРО |
Тип арматуры, на которую устанавлива- ется электро- привод |
Максимальный предел выставки крутящего момента, Нм |
Двузначное число, обознача- ющее скорость вращения вы- ходного вала |
Буква и цифра, означающая тип присоединения к арматуре по ОСТ 26-07-763-73 |
Буква и цифры, означающие тип датчика положения |
Буква, означаю- щая напряжение питания |
Вид климатиче- ского исполнения в соответствии с Таблицей №2 |
|
|
по КД (конструктор- ской документации) |
по ТУ 3791-002- 71508995-2005 |
|||||||
|
ГИЮМ.303344.003-02 |
ЭП-З-300-25-Б1-О-А-ХХ |
запорная |
300 |
25 |
Б1 |
О |
А |
ХХ |
|
ГИЮМ.303344.003-03 |
ЭП-З-300-50-Б1-О-А-ХХ |
запорная |
300 |
50 |
Б1 |
О |
А |
ХХ |
|
ГИЮМ.303344.003-06 |
ЭП-З-300-25-Б1-Р-А-ХХ |
запорная |
300 |
25 |
Б1 |
Р |
А |
ХХ |
|
ГИЮМ.303344.003-22 |
ЭП-З-300-25-Б2-О-А-ХХ |
запорная |
300 |
25 |
Б2 |
О |
А |
ХХ |
|
ГИЮМ.303344.003-23 |
ЭП-З-300-50-Б2-О-А-ХХ |
запорная |
300 |
50 |
Б2 |
О |
А |
ХХ |
|
ГИЮМ.303344.003-42 |
ЭП-З-300-25-Б3-О-А-ХХ |
запорная |
300 |
25 |
Б3 |
О |
А |
ХХ |
|
ГИЮМ.303344.003-43 |
ЭП-З-300-50-Б3-О-А-ХХ |
запорная |
300 |
50 |
Б3 |
О |
А |
ХХ |
