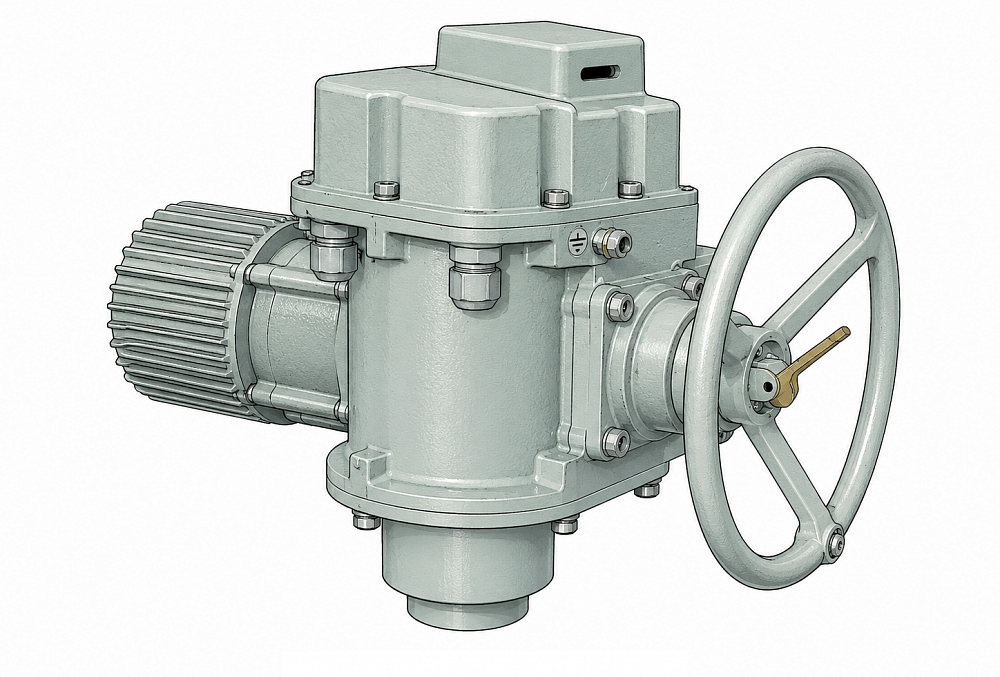

Электропривод ЭП-100 тип «А» (запорный)
Электропривод ЭП-100 тип «А»: надёжное решение для автоматизации запорной арматуры
Электропривод ЭП-100 представляет собой современное устройство общепромышленного исполнения, разработанное для управления запорной арматурой. Благодаря продуманной конструкции и качественным компонентам, привод обеспечивает стабильную работу в различных условиях эксплуатации.
Технические характеристики
-
Крутящий момент:
- номинальный: 120 Нм
- максимальный: 200 Нм
- диапазон настройки: 20–120 Нм
-
Рабочие параметры:
- частота вращения выходного вала: 1–30 об/мин (настраивается потребителем)
- тип двигателя: синхронный с возбуждением от постоянных магнитов
- масса устройства: 15 кг
- габариты (Д×Ш×В): 420×220×265 мм
Конструктивные особенности
Электропривод выпускается в нескольких модификациях с различными характеристиками:
- Варианты хода штока шпинделя: 17–200 мм
- Шаг резьбы: от 3 до 5 мм
- Число оборотов: от 4,25 до 40 (зависит от модели)
- Типы присоединения:
- квадрат (тип А1)
- кулачок (тип А2)
Преимущества
- Универсальность: возможность настройки под конкретные задачи
- Надёжность: высококачественные компоненты и продуманная конструкция
- Энергоэффективность: синхронный двигатель с постоянными магнитами
- Безопасность: система отключения при превышении момента
- Простота управления: удобная настройка параметров работы
Области применения
Электропривод ЭП-100 тип «А» идеально подходит для:
- систем водоснабжения
- теплоснабжения
- нефтегазовой отрасли
- химической промышленности
- других промышленных объектов, требующих надёжного управления запорной арматурой
Закажите электропривод ЭП-100 прямо сейчас и убедитесь в его надёжности и эффективности! Наши специалисты помогут подобрать оптимальную модификацию под ваши задачи.
|
Обозначение по КД |
Наименование по ТУ 3791-002-71508995/2005 |
Использование БКВ по КД |
Ход штока шпинделя (мм) |
Резьбы шаг |
Число оборотов от открытия к закрытию |
Тип присоединения к арматуре |
Вид климатического исполнения |
Схема управления электроприводом |
|
ГИЮМ.303344.009-14 |
ЭП-3-100-ХХ-А1-03-В-ХХ |
ГИЮМ.303655.016-02 |
100 |
5 |
22,4 |
А1 квадрат |
ХХ |
Электропривод для запорной арматуры с возможностью выключения при превышении момента |
|
ГИЮМ.303344.009-15 |
ЭП-3-100-ХХ-А1-04-В-ХХ |
ГИЮМ.303655.016-03 |
150 |
5 |
30 |
ХХ |
||
|
ГИЮМ.303344.009-16 |
ЭП-3-100-ХХ-А1-05-В-ХХ |
ГИЮМ.303655.016-04 |
200 |
5 |
40 |
ХХ |
||
|
ГИЮМ.303344.009-17 |
ЭП-3-100-ХХ-А1-06-В-ХХ |
ГИЮМ.303655.016-05 |
18;24;30 |
3;4;5 |
6 |
ХХ |
||
|
ГИЮМ.303344.009-18 |
ЭП-3-100-ХХ-А2-01-В-ХХ |
ГИЮМ.303655.016 |
17 |
4 |
4,25 |
А2 кулачок |
ХХ |
|
|
ГИЮМ.303344.009-19 |
ЭП-3-100-ХХ-А2-02-В-ХХ |
ГИЮМ.303655.016-01 |
80 |
4 |
20 |
ХХ |
||
|
ГИЮМ.303344.009-20 |
ЭП-3-100-ХХ-А2-03-В-ХХ |
ГИЮМ.303655.016-02 |
100 |
5 |
22,4 |
ХХ |
||
|
ГИЮМ.303344.009-21 |
ЭП-3-100-ХХ-А2-04-В-ХХ |
ГИЮМ.303655.016-03 |
150 |
5 |
30 |
ХХ |
||
|
ГИЮМ.303344.009-22 |
ЭП-3-100-ХХ-А2-05-В-ХХ |
ГИЮМ.303655.016-04 |
200 |
5 |
40 |
ХХ |
||
|
ГИЮМ.303344.009-23 |
ЭП-3-100-ХХ-А2-06-В-ХХ |
ГИЮМ.303655.016-05 |
18;24;30 |
3;4;5 |
6 |
ХХ |
